«Блик-1»

10.06.2011



Цена – 450 руб.



Реле стеклоочистителя «Блик-1» с регулируемой паузой  и адаптацией паузы в зависимости от скорости автомобиля представляет собой электронное устройство под управлением микроконтроллера, предназначенное для установки на автомобили ГАЗ-31105 «Волга».

Назначение – управление электромотором стеклоочистителя с заданной – регулируемой – частотой. Конструктивно реле выполнено в виде малогабаритного прибора в пластмассовом корпусе, имеющем ушко для крепления.



Функции реле:

- регулируемая пауза между взмахов щёток – от 1 сек до 4 мин (для неподвижного автомобиля),

- адаптация паузы в зависимости от скорости автомобиля,

- адаптация количества взмахов щёток после включения стеклоомывателя (в зависимости от длительности работы стеклоомывателя),

- задержка включения стеклоочистителя после включения стеклоомывателя (для лучшего смачивания стекла).



Описание и принцип работы:

Штатное реле стеклоочистителя в режиме прерывистой работы имеет жёстко заданную паузу между взмахами щёток. Паузу нельзя регулировать, что не всегда бывает удобно. Так как необходимость очистки стекла зависит от интенсивности осадков и скорости автомобиля. На более высокой скорости лобовое стекло заливает сильнее. Исходя из этого, нами было разработано реле, которое, адаптируясь к скорости автомобиля, изменяет частоту взмахов щёток стеклоочистителя.

Реле подключается вместо штатного согласно схемы. Дополнительно подключается провод от датчика скорости автомобиля.

При включении прерывистого режима стеклоочистителя включается мотор стеклоочистителя, а реле высчитывает, сколько времени прошло с момента последнего включения стеклоочистителя (независимо от прежнего режима) и на какой скорости в это время двигался автомобиль (учитываются все изменения скорости в этот период). Результатом расчёта является некий коэффициент, который определяет степень загрязняемости стекла при нулевой скорости автомобиля. Этот коэффициент определяет время в секундах между взмахами щёток, когда машина неподвижна. Он и запоминается контроллером и больше не меняется, пока не будет выключен прерывистый режим. Включение стеклоомывателя на него не влияет. При последующей работе в заданном режиме, исходя из рассчитанного коэффициента и текущей скорости автомобиля за период времени, прошедший с момента последней очистки стёкол, реле подбирает необходимую паузу для работы стеклоочистителя. То есть на неподвижной машине пауза между взмахами щёток будет в точности равна запомненному коэффициенту, а на скорости – уменьшаться, согласно расчёту.

Фактически это выглядит так:

Чтобы отрегулировать паузу между взмахами, просто включите дворники в тот момент, когда нужна очистка стекла.

После этого при необходимости повторите манипуляцию, предварительно выключив дворники. Всё достаточно просто.

1.      Вы долгое время едете с выключенными дворниками.

2.    Начинает моросить дождь.

3.    Вы включаете прерывистый режим дворников. Щётки делают один взмах.

4.    Если времени с последнего включения дворников прошло много (больше 255 секунд – 4 мин 15 сек, – то есть коэффициент больше, чем 255), реле устанавливает коэффициент, равный шести (6 секунд на неподвижной машине).

5.    Если это чересчур часто, выключите дворник и включите снова, как только понадобится новая очистка стекла.

6.    Регулировка завершена. Теперь щётки будут работать с той паузой, которую вы задали. Новая регулировка больше не потребуется, если не изменится интенсивность дождя.

7.    Если дождь стал сильнее, кратковременно выключите дворники и включите снова в тот момент, когда на ваш взгляд стекло нужно очистить. Реле запомнит новый режим.

8.    Если вы в это время меняете скорость движения, учитывается каждый метр пробега и, согласно расчёту, пауза постоянно меняется.

За всю поездку новую подстройку дворников вам придётся выполнять очень редко. Проверено на практике. И именно из-за постоянной адаптации по скорости. Так как вам не придётся выключать дворники на каждом светофоре и включать их снова при наборе скорости. Практика показывает, что щётки срабатывают как раз в тот момент, когда рука сама тянется включить дворники (если ещё не привыкли).

Расчёт производится согласно формуле, которая принимает наклон лобового стекла равным 45 градусам.

Дискретность учёта скорости – 10 км/ч

Диапазон учёта скорости – 0¸150 км/ч

Режимы стеклоомывателя:

При включении стеклоомывателя производится расчёт времени омывания стекла. В зависимости от его длительности устанавливается количество взмахов после омывания. От 2-х до 4-х. Наблюдение происходит непрерывно во время работы омывателя и дворников. То есть вместо одного длинного омывания можно сделать несколько коротких. В расчёт будет включено общее время омывания.

Также установлена задержка включения стеклоомывателя непосредственно после омывания. Это необходимо, чтобы стекло успело заполниться омывающей жидкостью перед его очисткой.





Электронная схема содержит:

- микроконтроллер Microchip PIC,

- электромеханическое реле, рассчитанное на ток до 30 Ампер,

- вспомогательные элементы.



Установка на другие марки автомобилей:

Установка на другие марки автомобилей возможна в том случае, если штатное реле аналогично штатному реле 72.3777 или имеет схожую конструкцию.

Например, установка на ГАЗ-3110 возможна лишь с изменением штатной проводки автомобиля.



Внешний вид прибора:

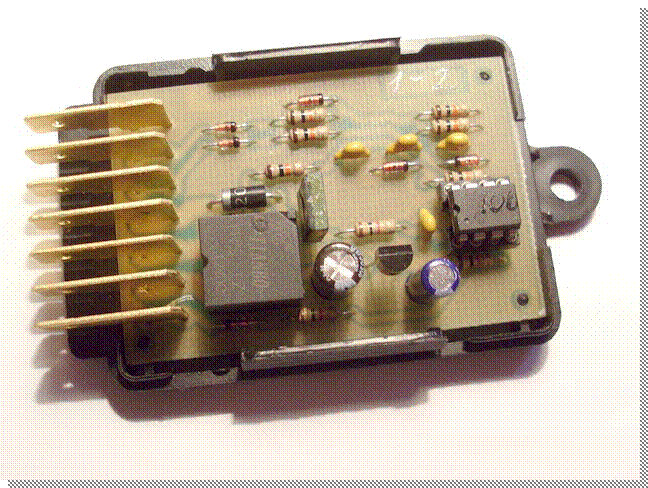

Вид прибора внутри:


Схема электрическая принципиальная (нажмите, чтобы увеличить):


Схема подключения к штатной проводке автомобиля:




Технические характеристики прибора:



Рабочее напряжение, В – 8 - 16

Коммутируемый ток, А, не более – 15

Коммутируемое напряжение, В – 8 - 16

Рабочая температура, ºC – -40 - +80

Влажность, %, не более – 80
